產品概述

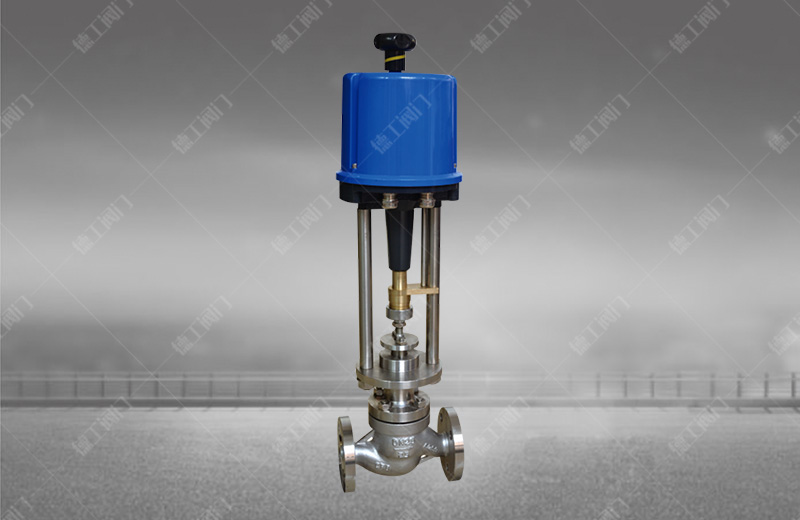

DHLS電動小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，電動小口徑單座調節閥可調范圍廣，流量特性精度高，小口徑單座調節閥符合IEC534-1-1976標準。氣動調節閥的泄漏量符合ANSI Bl6.104標準。電動小口徑單座調節閥符合GB/T4213-92、JB/T7387-94 。
主要技術參數
| 閥體型式 | 直通單座鑄造球型閥 | |
| 公稱通徑 | 25、25mm | |
| 公稱壓力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG、溝槽型、嵌入型 |
| 法蘭標準 | JIS B2201-1984、ANSI B16.5-1981、JB79-59等 | |
| 焊接標準 | 嵌接焊SW | |
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 | |
| 上閥蓋 | 常溫型 | -17~+230℃ |
| 伸長I型 | -45～-17℃ +230～+566℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
| 閥芯形式 | 單座柱塞型閥芯 | |
| 流量特性 | 等百分比特性、線性特性 | |
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
執行器技術參數
| 執行器型式 | 381L系列、PSL系列 | |
| 輸入信號 | 381L執行機構 | 4～20mA·DC或1～5V(輸入電阻250Ω) |
| PSL執行機構 | 4～20mA·DC | |
| 電源電壓 | 381L執行機構 | 220V，50/60Hz |
| PSL執行機構 | 單相控制220V·50Hz；三相控制380V，50Hz | |
| 手動機構 | 381L執行機構:離合式； PSL執行機構: 手輪 | |
| 作用形式 | 電關式或電開式 | |
主要性能指標
| 參數 | 指標值 | |
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 軟閥座 | 小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級 | |
| 回差 | 配361L執行機構為2%；配PSL執行機構為1% | |
| 基本誤差 | 配361L執行機構為±2%；配PSL執行機構為±1% | |
| 可調范圍 | 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) | |
外形連接尺寸及重量
|
公稱通徑 |
L |
H1 |
D |
H |
|||||||||||
|
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 溝槽型嵌入型 |
JIS 30K溝槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
常溫型P |
伸長Ⅰ型E1 |
|
|
|
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
375 |
525 |
218 |
40 |
|
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
450 |
600 |
267 |
40 |
