您當前位置：行業與產品 >> 球閥系列 >> 三片式焊接不銹鋼球閥

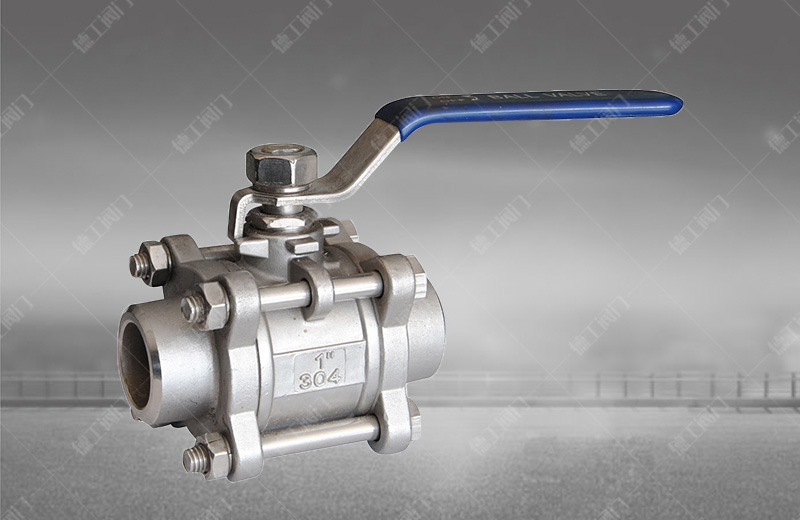

三片式焊接不銹鋼球閥

技術參數

產品型號：Q61F
公稱通徑：NPS1/2″~2″
適用溫度：-20～232℃～350℃
閥體材質：不銹鋼CF8M、碳鋼WCB
驅動方式：手動、電動、氣動
設計標準：ASME　B16.34　GB/T12224
結構長度：ASME　B16.10　GB/T12221
連接法蘭：ASME　B16.34　JB/T79
試驗和檢驗：JB/T9092 API 598

產品詳情

產品概述

三片式焊接不銹鋼球閥適用于工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點

三片式焊接不銹鋼球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

主要零件材料

零件名稱	材質
零件名稱	不銹鋼	碳鋼
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	FCD45
墊圈	不銹鋼SS304	FCD45
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	B7
墊圈	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	B8

主要外形連接尺寸

NPS	1/2″	3/4″	1″	1^1/4″	1^1/2″	2″
L	92	111	127	140	152	178
S	21.8	27.1	33.8	42.8	48.7	61.l
B	9.6	12.7	12.7	127	12.7	15.9
LO	123	160	160	l95	195	250
NPT	1/2"	3/4″	1″	1^1/4″	1^1/2″	2″
