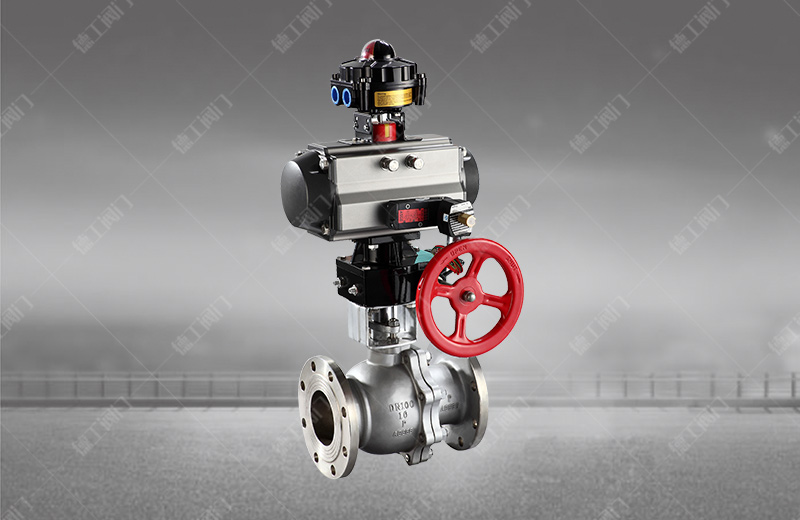

產品概述
       氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
       氣動O型切斷球閥具有一秒時間切斷關閉球閥，配防爆裝置，可用燃?xì)馇袛唷Ｊ怯汕蜷y及單作用活塞式氣動執行器組成，廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。

工作原理
       氣動O型切斷球閥由閥體、球體、閥軸、密封環、 填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。執行機構與閥用連接軸連接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著 轉動，改變閥的流通面積，達到改變通過閥內介質流量目的。

結構特點
 1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
 2、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈。
 3、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
 4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞。
 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
 6、切斷速度快，具有一秒時間切斷能力，且密封性能好，可配防爆裝置，可用燃?xì)夤艿狼袛唷?br />
主要零件材質

主要性能參數

主要技術參數

安裝尺寸表
